Đúc cát hoạt động như thế nào? Giải thích về quy trình & bộ phận

Đúc cát hoạt động bằng cách đóng gói hỗn hợp cát xung quanh mẫu của bộ phận mong muốn, loại bỏ mẫu để để lại một khoang, đổ kim loại nóng chảy vào khoang đó và phá vỡ khuôn cát khi kim loại đông cứng lại. Đây là quy trình đúc kim loại lâu đời nhất và được sử dụng rộng rãi nhất trên thế giới, chiếm khoảng 70% tổng số vật đúc kim loại được sản xuất trên toàn cầu tính theo trọng lượng. Đúc cát có thể tạo ra các bộ phận có trọng lượng từ vài gam đến hơn 100 tấn, bằng hầu hết mọi kim loại, với chi phí dụng cụ tối thiểu so với các phương pháp đúc khác. Sự đánh đổi là dung sai kích thước và độ hoàn thiện bề mặt - các bộ phận đúc cát thường đạt dung sai từ ±0,03 đến ±0,06 inch mỗi inch và giá trị độ nhám bề mặt là 250–500 Ra (µin), thô hơn so với đúc khuôn hoặc đúc đầu tư nhưng hoàn toàn phù hợp cho một loạt các ứng dụng kết cấu và cơ khí.

Quá trình đúc cát: Từng bước

Quá trình đúc cát tuân theo trình tự các bước có thể lặp lại để biến cát thô và kim loại nóng chảy thành sản phẩm hoàn thiện. Mỗi bước đều có những yêu cầu kỹ thuật cụ thể quyết định chất lượng của mẻ đúc cuối cùng.

1. Làm mẫu: Một mẫu - một bản sao chính xác của bộ phận mong muốn, thường có kích thước quá khổ với mức độ co ngót từ 1–2,5% tùy thuộc vào kim loại - được chế tạo từ gỗ, nhựa, nhôm hoặc bọt urethane. Mẫu này bao gồm các góc nghiêng (thường là 1–3 độ mỗi bên) để cho phép loại bỏ sạch khỏi cát mà không làm ảnh hưởng đến thành khoang khuôn.
2. Chuẩn bị khuôn: Mẫu này được đặt trong một hộp gồm hai phần gọi là bình (phần trên, phần kéo ở dưới). Cát được nén chặt xung quanh mẫu ở mỗi nửa. Để đúc cát xanh - phương pháp phổ biến nhất - hỗn hợp cát bao gồm 85–95% cát silic, 4–10% đất sét bentonite làm chất kết dính và 2–5% nước. Đất sét và nước tạo ra độ dẻo giữ hình dạng khuôn khi rút mẫu ra.
3. Loại bỏ mẫu: Các nửa bình được tách ra một cách cẩn thận và hoa văn được vẽ ra, để lại ấn tượng tiêu cực chính xác về hình dạng bộ phận trên cát. Một hợp chất phân chia được áp dụng cho mẫu trước khi đầm nhằm ngăn chặn sự bám dính của cát trong quá trình loại bỏ.
4. Cài đặt cốt lõi (nếu cần): Đối với các bộ phận có khoang bên trong - chẳng hạn như ống rỗng, cổng động cơ hoặc lỗ lõi - lõi cát tạo hình sẵn được đặt vào khoang khuôn trước khi đóng lại. Lõi được làm riêng biệt với cát liên kết hóa học (quy trình không nung, vỏ hoặc hộp lạnh) và được hỗ trợ bởi các bản in lõi - các hình chiếu trên mẫu tạo ra các hốc trên tường khuôn nơi lõi dừng lại.
5. Tạo hệ thống cổng: Các kênh được cắt hoặc tạo thành trong cát - được gọi là hệ thống gating - dẫn kim loại nóng chảy từ cốc rót qua đường rót (kênh dọc), dọc theo các đường chạy (kênh ngang) và vào khoang khuôn thông qua các cửa vào. Risers (hồ chứa kim loại bổ sung) cũng được đặt ở các phần dày để đưa kim loại nóng chảy vào bộ phận khi nó co lại trong quá trình đông đặc, ngăn ngừa độ xốp co ngót.
6. Lắp ráp và đổ khuôn: Vỏ và lực cản được lắp lại và kẹp hoặc tăng trọng lượng để ngăn áp suất thủy tĩnh của kim loại nóng chảy nâng nắp ra khỏi trong quá trình đổ. Kim loại được đổ ở nhiệt độ thích hợp - thông thường là 1.250–1.500°C đối với gang và 650–750°C đối với hợp kim nhôm - một cách trơn tru và liên tục để tránh nhiễu loạn, có thể bẫy khí hoặc làm xói mòn thành khuôn.
7. Làm mát và hóa rắn: Khuôn đã được lấp đầy sẽ không bị xáo trộn trong khi kim loại nguội đi. Thời gian làm mát dao động từ vài phút đối với các bộ phận bằng nhôm nhỏ đến nhiều giờ đối với các vật đúc bằng sắt hoặc thép lớn. Sự xáo trộn sớm gây ra hiện tượng rách nóng, biến dạng hoặc đông đặc không hoàn toàn.
8. Rung chuyển: Sau khi đủ nguội, khuôn cát sẽ bị vỡ ra - được rung cơ học trên màn rung - để giải phóng vật đúc. Cát được thu thập, xử lý lại bằng cách thêm đất sét và nước mới, rồi tái chế trở lại sản xuất. Trong các xưởng đúc khối lượng lớn, 90–95% cát xanh được thu hồi và tái sử dụng.
9. Làm sạch và hoàn thiện: Vật đúc thô được làm sạch bằng cách phun bi hoặc nhào trộn để loại bỏ cát bám dính, sau đó hệ thống cổng (mối dẫn, đường dẫn, ống nâng) được cắt bỏ và xả phẳng mặt đất. Các bước cuối cùng có thể bao gồm xử lý nhiệt, gia công đến dung sai và xử lý bề mặt tùy thuộc vào ứng dụng.

Các bộ phận đúc cát chính và chức năng của chúng

Hiểu các thành phần riêng lẻ của thiết lập đúc cát sẽ làm rõ cách quy trình kiểm soát dòng chảy kim loại, phân phối nhiệt và chất lượng bộ phận cuối cùng. Mỗi bộ phận đúc cát phục vụ một mục đích kỹ thuật cụ thể.

Các loại quy trình đúc cát

Thuật ngữ "đúc cát" bao gồm một số biến thể quy trình riêng biệt, mỗi biến thể phù hợp với khối lượng sản xuất khác nhau, độ phức tạp của bộ phận và yêu cầu về độ chính xác. Việc chọn loại quy trình phù hợp cũng quan trọng như chính thiết kế đúc.

Đúc cát xanh

Phương pháp đúc cát phổ biến nhất và chi phí thấp nhất. "Xanh" không phải là màu sắc mà là độ ẩm của cát - thường là 2–5% nước sẽ kích hoạt chất kết dính đất sét bentonite. Đúc cát xanh là quy trình mặc định để sản xuất sắt dẻo và xám khối lượng lớn , với nhiều xưởng đúc ô tô chạy dây chuyền cát xanh hoàn toàn tự động, sản xuất hàng nghìn vật đúc mỗi ngày. Cát có thể tái chế ngay lập tức sau khi lắc. Các hạn chế bao gồm độ chính xác về kích thước thấp hơn so với các quy trình liên kết hóa học và khả năng xảy ra các khuyết tật khí liên quan đến độ ẩm nếu độ ẩm của nấm mốc không được kiểm soát.

Đúc cát không nung (Air-Set)

Cát được trộn với chất kết dính hóa học hai thành phần (chẳng hạn như nhựa furan hoặc urethane phenolic) xử lý ở nhiệt độ phòng thông qua phản ứng hóa học chứ không phải bằng nhiệt hoặc độ ẩm. Khuôn không nung cứng hơn và ổn định kích thước hơn khuôn cát xanh, mang lại năng suất dung sai chặt hơn khoảng 25–50% so với cát xanh . Quy trình này được ưu tiên cho các bộ phận lớn, phức tạp - vỏ máy bơm công nghiệp, thân van lớn và các bộ phận máy công cụ - trong đó độ chính xác về kích thước sẽ làm giảm chi phí chất kết dính cao hơn và thời gian chuẩn bị khuôn dài hơn.

Đúc vỏ (Quy trình Croning)

Cát silic mịn được phủ nhựa phenolic nhiệt rắn được thả hoặc thổi vào mẫu kim loại được nung nóng (175–370°C), tạo thành một lớp vỏ mỏng dày 10–20mm và đông cứng trong 10–30 giây. Hai nửa vỏ được liên kết với nhau bằng keo để tạo thành khuôn hoàn chỉnh. Đúc vỏ tạo ra độ hoàn thiện bề mặt 125–250 Ra (µin) và dung sai kích thước ± 0,010 inch - tốt hơn đáng kể so với cát xanh. Nó thường được sử dụng cho trục cam ô tô, trục khuỷu, thanh kết nối và các bộ phận có độ chính xác trung bình khác.

Đúc bọt bị mất (Quy trình khuôn đầy đủ)

Mẫu xốp polystyrene (EPS) mở rộng - giống hệt phần cuối cùng - được chôn trong cát khô rời, không liên kết. Khi đổ kim loại nóng chảy vào, bọt sẽ bay hơi và có hình dạng chính xác. Không cần loại bỏ khuôn và các hình dạng phức tạp với các đặc điểm bên trong đòi hỏi nhiều lõi trong phương pháp đúc cát thông thường có thể được sản xuất dưới dạng một mẫu xốp duy nhất. Đúc bọt bị mất được sử dụng rộng rãi cho đầu xi lanh nhôm, ống nạp và khối động cơ sắt phức tạp — General Motors đã sản xuất hơn 15 triệu đầu xi-lanh bằng quy trình này.

Đúc chân không (V-Quy trình)

Cát khô, không liên kết được giữ cố định trên một màng nhựa mỏng phủ lên mẫu bằng áp suất chân không chứ không phải bằng chất kết dính hóa học. Sau khi đổ và đông đặc, chân không được giải phóng và cát chảy tự do - không cần rung lắc. Quá trình đúc chữ V đạt được độ hoàn thiện bề mặt ở mức 150–300 Ra và khả năng lặp lại kích thước tuyệt vời, với ưu điểm bổ sung là hầu như không tạo ra khí thải trong quá trình đổ, khiến nó trở thành một trong những phương pháp đúc cát sạch nhất với môi trường.

Vật liệu có thể đúc bằng cát

Một trong những lợi thế quan trọng nhất của đúc cát so với các quy trình cạnh tranh là tính linh hoạt về vật liệu của nó. Đúc cát tương thích với hầu hết mọi kim loại và hợp kim đúc được , bao gồm cả những chất có điểm nóng chảy cao có thể phá hủy khuôn kim loại vĩnh cửu.

Các khuyết tật đúc cát phổ biến và cách ngăn chặn chúng

Các khuyết tật trong quá trình đúc cát ước tính chiếm khoảng 5–10% sản lượng ở các xưởng đúc hoạt động tốt và lên tới 20–30% ở các hoạt động được kiểm soát kém. Hiểu nguyên nhân lỗi là điều cần thiết để thiết kế các biện pháp kiểm soát quy trình nhằm giảm thiểu tỷ lệ phế liệu.

Độ xốp (khí và co ngót)

Độ xốp là khuyết tật đúc cát phổ biến nhất , xuất hiện dưới dạng khoảng trống bên trong kim loại đông đặc. Độ xốp của khí hình thành khi hydro hoặc hơi nước tạo ra do hơi ẩm bị giữ lại trong sự tan chảy trước khi đông đặc. Độ xốp co ngót hình thành khi kim loại nóng chảy co lại khi nó đông đặc lại và không có đủ kim loại lỏng để lấp đầy khoảng trống. Phòng ngừa bao gồm việc kiểm soát độ ẩm của cát dưới 4%, khử khí tan chảy bằng cách tẩy nitơ hoặc argon, đồng thời định cỡ và định vị chính xác các ống đứng.

Cát vùi và đóng cửa lạnh

Sự tích tụ cát xảy ra khi cát rời bị xói mòn từ bề mặt khuôn hoặc lõi được đưa vào vật đúc bởi dòng chảy hỗn loạn của kim loại. Đóng nguội hình thành khi hai dòng kim loại gặp nhau trong khuôn và không kết hợp đúng cách - thường là do kim loại đã nguội quá nhiều trước khi lấp đầy khoang hoặc hệ thống cổng phân chia dòng chảy kém. Thiết kế cổng phù hợp với vận tốc đổ đầy được kiểm soát (dưới 0,5 m/s ở cửa vào đối với sắt), gia nhiệt trước khuôn phù hợp cho nhôm và cát được nén chặt đều làm giảm những khuyết tật này.

Nước mắt nóng và sự biến dạng

Vết rách nóng là các vết nứt hình thành trong vật đúc trong quá trình đông đặc khi sự co nhiệt bị hạn chế bởi khuôn hoặc lõi. Chúng phổ biến nhất ở các phần mỏng liền kề với các phần dày và trong các kim loại có phạm vi hóa rắn rộng như đồng nhôm. Các giải pháp thiết kế bao gồm thêm các góc lượn (bán kính tối thiểu 3–5 mm) tại các điểm chuyển tiếp, tăng khả năng thu gọn lõi và điều chỉnh trình tự đông đặc thông qua làm lạnh hoặc đặt ống đứng.

Dung sai đúc cát, độ hoàn thiện bề mặt và khả năng kích thước

Việc đặt ra những kỳ vọng về kích thước thực tế trước khi thực hiện đúc cát sẽ ngăn cản việc thiết kế lại tốn kém. Quy trình này có các giới hạn khả năng được thiết lập rõ ràng, thay đổi tùy theo loại quy trình, kim loại và kích thước bộ phận.

Để tham khảo, đúc đầu tư thường đạt được ± 0,005 inch mỗi inch và 63–125 Ra , trong khi vật đúc áp suất cao đạt ±0,002–0,005 inch mỗi inch — cả hai đều có chi phí dụng cụ cao hơn đáng kể. Dung sai đúc trong cát hoàn toàn phù hợp cho hầu hết các bộ phận kết cấu, vỏ và giá đỡ yêu cầu gia công các bề mặt quan trọng.

Đúc cát so với các quy trình đúc khác: Khi nào nên chọn cát

Đúc cát không phải lúc nào cũng là sự lựa chọn quy trình tối ưu. Hiểu được nó vượt trội ở đâu và kém ở đâu so với các lựa chọn thay thế sẽ ngăn ngừa những sai lầm tốn kém khi lựa chọn quy trình.

Ưu điểm đúc cát

• Chi phí dụng cụ thấp nhất trong bất kỳ quá trình đúc nào: Một mẫu đơn giản bằng gỗ hoặc nhựa để đúc cát xanh có thể được làm với giá từ 500 đến 5.000 USD. Một khuôn đúc tương đương có giá 20.000–200.000 USD. Điều này làm cho việc đúc cát trở thành lựa chọn kinh tế duy nhất cho số lượng nguyên mẫu, thời gian sản xuất ngắn (dưới 500 bộ phận) và các bộ phận rất lớn mà việc gia công khuôn là không thực tế.
• Không có giới hạn kích thước thực tế: Đúc cát tạo ra các vật đúc kim loại lớn nhất được thực hiện bởi bất kỳ quy trình nào. Các vật đúc bằng cát đơn lớn nhất - các khung lớn cho tuabin thủy điện, chân vịt tàu và khung máy ép - nặng hơn 100 tấn và không thể sản xuất bằng bất kỳ phương pháp nào khác.
• Tương thích với tất cả các hợp kim đúc: Bao gồm các hợp kim sắt có nhiệt độ nóng chảy cao (thép, thép không gỉ, sắt có hàm lượng crom cao) có thể ăn mòn hoặc phá hủy dụng cụ đúc khuôn nhôm hoặc kẽm chỉ trong một lần bắn.
• Hình học bên trong phức tạp thông qua lõi: Lõi cát cho phép các đường đi, khoang rỗng và các tính năng bên trong không thể tách ra khỏi khuôn cố định - rất quan trọng đối với khối động cơ, thân van và ống góp thủy lực.

Khi nào nên chọn một quy trình khác

• Tường mỏng chịu được khối lượng lớn → Đúc khuôn: Đối với các bộ phận bằng nhôm hoặc kẽm có số lượng trên 10.000–50.000 với độ dày thành dưới 2mm và dung sai chặt chẽ hơn ±0,010 inch, đúc khuôn áp suất cao có chi phí trên mỗi bộ phận thấp hơn mặc dù đầu tư vào dụng cụ cao hơn.
• Hoàn thiện bề mặt mịn hình học phức tạp → Đúc mẫu chảy: Các bộ phận có thành mỏng, chi tiết đẹp và yêu cầu về hình dạng gần như lưới (loại bỏ hầu hết gia công) sẽ được phục vụ tốt hơn bằng phương pháp đúc mẫu mặc dù chi phí mỗi bộ phận cao hơn.
• Bộ phận quay đơn giản → Đúc ly tâm: Ống, ống, vòng và ống lót hình trụ được sản xuất tiết kiệm hơn và có tính chất cơ học tốt hơn (do phân ly ly tâm) bằng cách đúc ly tâm so với đúc cát.

Các ngành và sản phẩm dựa vào đúc cát

Đúc cát được nhúng sâu vào chuỗi cung ứng sản xuất của nhiều ngành công nghiệp chính. Nhiều thành phần xuất hiện trong thành phẩm hàng ngày bắt đầu từ việc đúc cát.

Công nghiệp ô tô

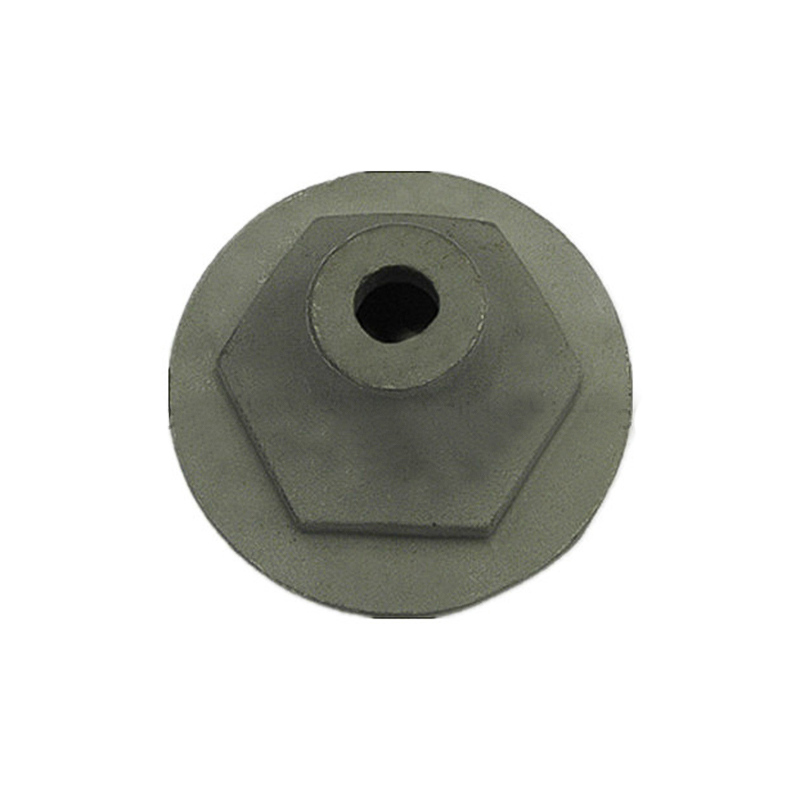

Ngành công nghiệp ô tô là nơi tiêu thụ cát đúc lớn nhất trên toàn cầu , chiếm khoảng 35–40% tổng sản lượng đúc tính theo trọng lượng. Một động cơ đốt trong chứa hàng chục bộ phận đúc bằng cát: khối động cơ, đầu xi-lanh, ống nạp, ống xả, trục khuỷu (trong nhiều thiết kế), vỏ vi sai, hộp số, kẹp phanh và trục bánh xe. Một chiếc ô tô chở khách thông thường chứa 150–250 lbs vật đúc bằng sắt và nhôm.

Máy móc và máy bơm công nghiệp

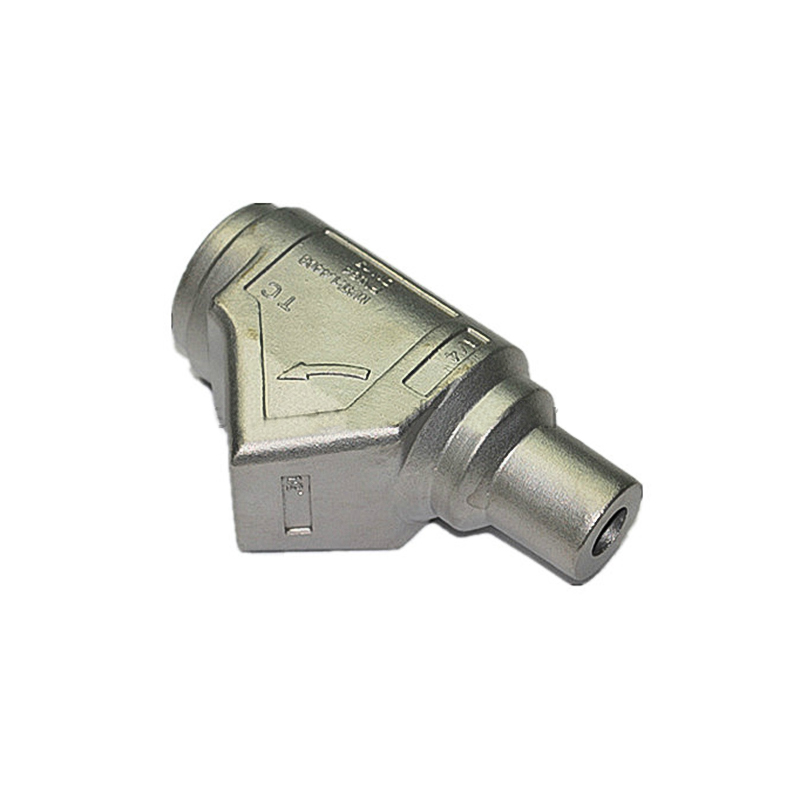

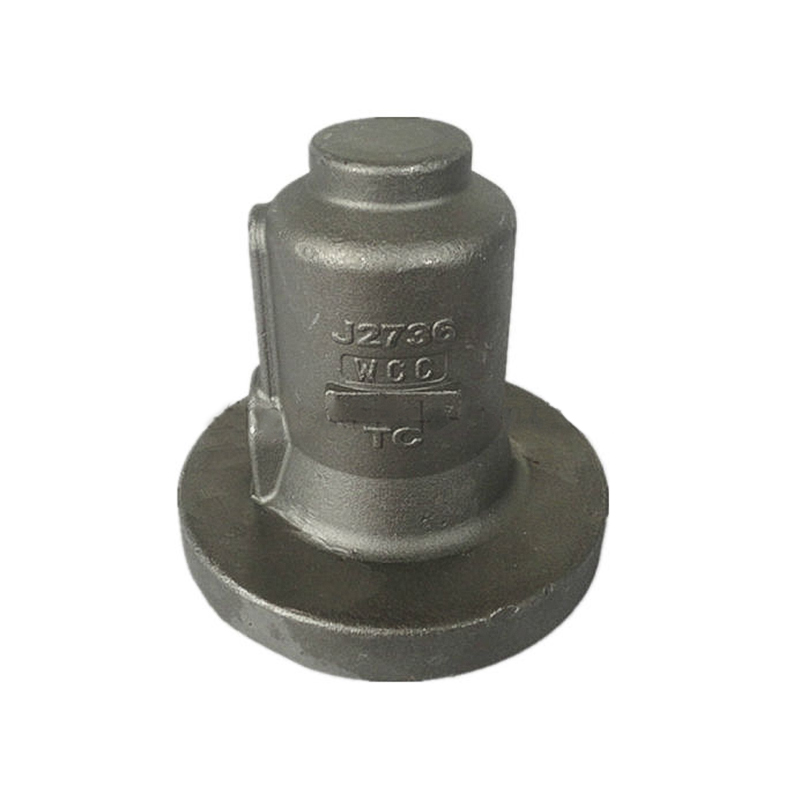

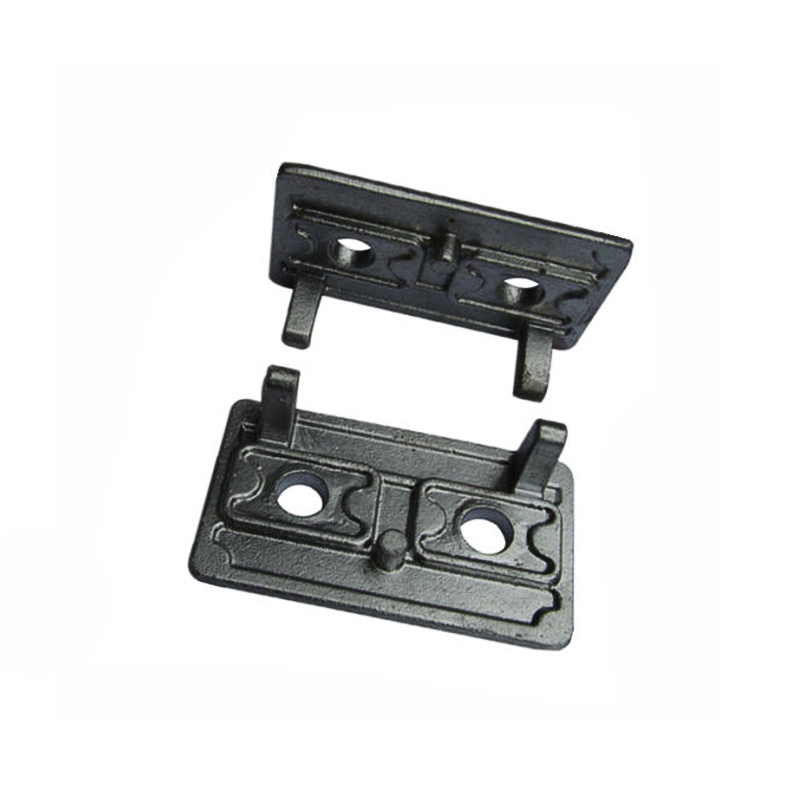

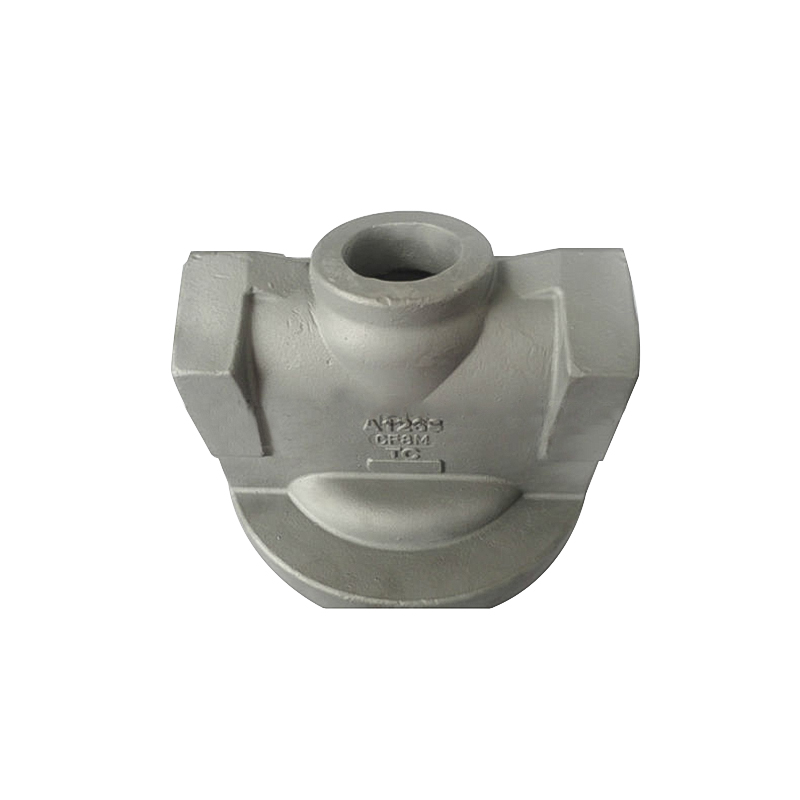

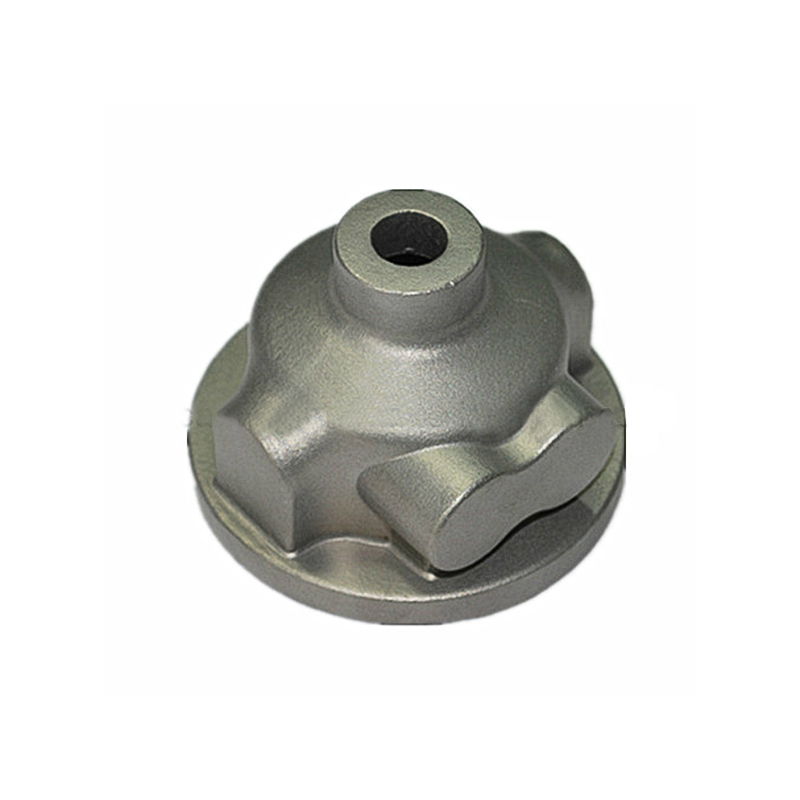

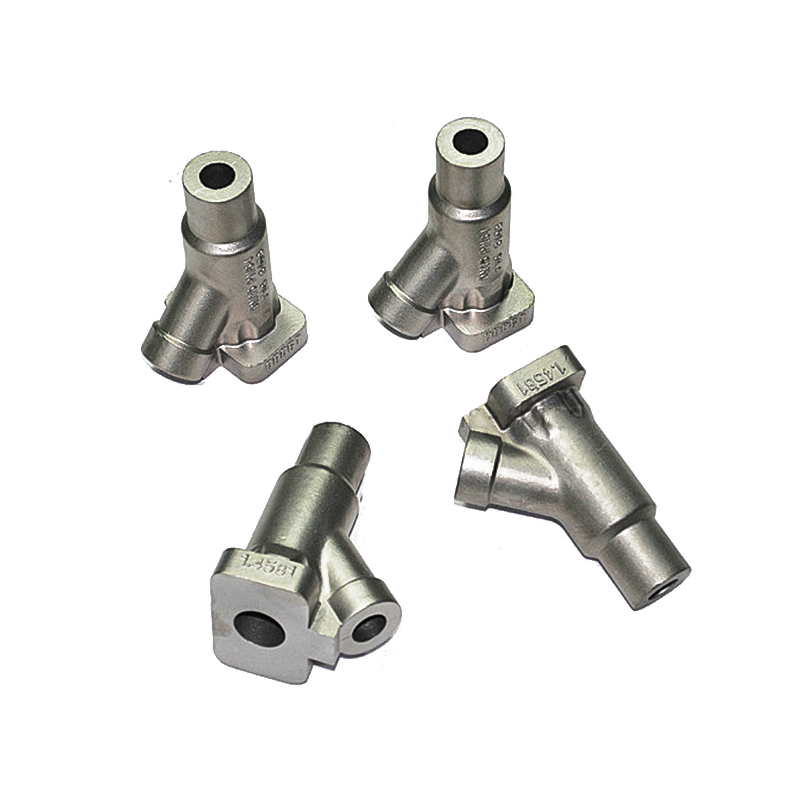

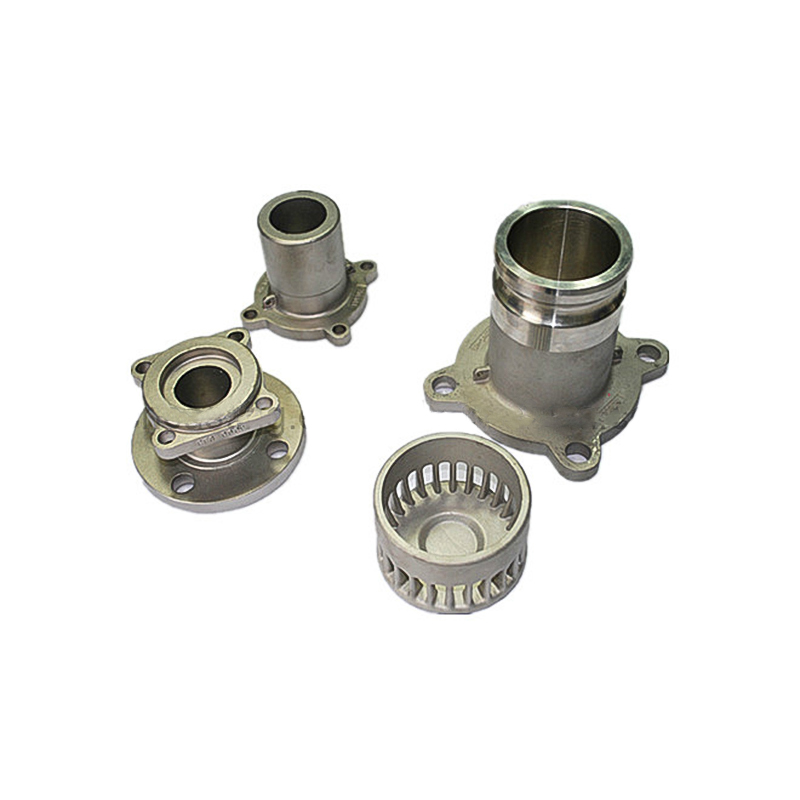

Đế máy công cụ, vỏ máy bơm, vỏ máy nén, thân van, cánh quạt và ống góp thủy lực được đúc bằng cát rộng rãi bằng gang, thép và đồng. Sự kết hợp của hình dạng bên trong phức tạp (vòng bơm, buồng van), kích thước lớn và khối lượng sản xuất từ ​​thấp đến trung bình khiến việc đúc cát trở thành quy trình tối ưu cho phần lớn các thiết bị xử lý chất lỏng công nghiệp.

Hàng không vũ trụ và quốc phòng

Trong khi các bộ phận chính xác của ngành hàng không vũ trụ thường sử dụng phương pháp đúc đầu tư hoặc rèn gia công, thì phương pháp đúc cát tạo ra nhiều bộ phận kết cấu khung máy bay, vỏ hộp số, cấu trúc vỏ bọc và các bộ phận thiết bị hỗ trợ mặt đất bằng hợp kim nhôm và magie. Đúc cát cũng là quy trình chính cho các bộ phận pháo lớn, giá đỡ giáp xe và phần cứng hải quân, nơi các yêu cầu về kích thước bộ phận và hợp kim vượt quá khả năng đúc đầu tư.

Xây dựng, khai thác mỏ và năng lượng

Hàm máy nghiền, ống lót máy nghiền, răng máy xúc, phụ kiện đường ống, nắp hố ga và trục tuabin gió là một trong những bộ phận đúc bằng cát có độ bền cao, độ mài mòn cao được sử dụng trong các ngành công nghiệp này. Một trung tâm tuabin gió - thường được đúc từ sắt dẻo - có thể nặng 15–30 tấn và yêu cầu độ ổn định về kích thước cũng như độ bền bên trong mà chỉ quy trình đúc cát không nung được thiết kế tốt mới có thể mang lại một cách đáng tin cậy ở quy mô này.
